中性点接地电阻柜产品的安装与试验

2022-09-19

中性点接地电阻安装前,应做好基础、接地系统、电缆沟、预埋好进出线电缆和保护管。安装时,应满足相关标准、规程规定,设备间需满足相应电压等级绝缘距离要求,同时考虑设备的通风、散热以及设备安装维护等要求。


使用叉车将设备运抵安装现场,取下固定底座的螺栓,小心开箱取出设备,拆包装时应防止损坏外壳、顶部或侧面安装的套管。使用叉车时应注意使叉车对准底壳的角钢处,以免损坏设备底板。本产品可安装于专用基础上或混凝土台上,水平放置。


通过柜底的螺栓孔用地脚螺栓固定在基础上,若安装于混凝土基础上,建议采用膨胀螺栓来固定。电阻元件接地端通过单芯电缆或连接排与接地网可靠连接。电缆的一端自下而上经柜底电缆孔接入电阻柜,做好电缆头,与电阻元件接地端或电流互感器输出端可靠连接,电缆在穿孔处要用电缆护圈保护,并加以封堵。

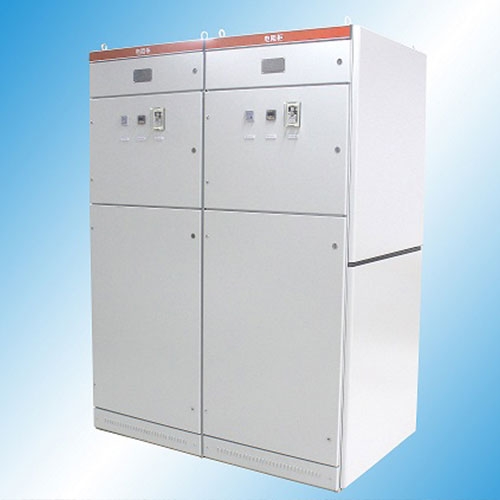

中性点接地电阻柜


电阻柜的进线端用单芯电缆,或铜排连接至接地变或电阻器的进线端;柜内二次接线;检查、紧固柜内所有固定及连接螺栓,保证固定牢固连接可靠。外壳经接地螺栓可靠接地。当设备可靠就位后,打开带铭牌的前柜门,检查柜内设备和接线情况。


带电前所有包装材料必须从箱内取出,以避免发生火灾;仔细检查绝缘子,套管等有否破损,若发现破损件,应立即与供货商联系;检查所有电气连接,确认连接牢固可靠;所有固定螺栓是否全部紧固;投运前试验,测量电阻元件的阻值、测量绝缘电阻、按规定标准进行工频耐压试验,试验电压不大于出厂试验电压值的85%。


还原装好柜前面板,准备投运。注意电流互感器二次线圈不允许开路运行,出厂时已将二次线圈短路。如果需要使用,请将短路线取下,将二次线圈接入电路;如果不用,请保持其短路状态。
