中性点接地电阻柜是一种用于中压配电系统（通常为3kV~35kV）中限制单相接地故障电流、确保系统安稳运行的电气设备，主要应用于非有效接地系统（如中性点不接地、经消弧线圈接地的系统）的改造或优化场景。以下从结构组成和核心功能两方面详细说明：

一、中性点接地电阻柜的结构组成

中性点接地电阻柜的结构需适配不同系统的电压等级、接地方式及容量需求，核心部件包括以下几部分：

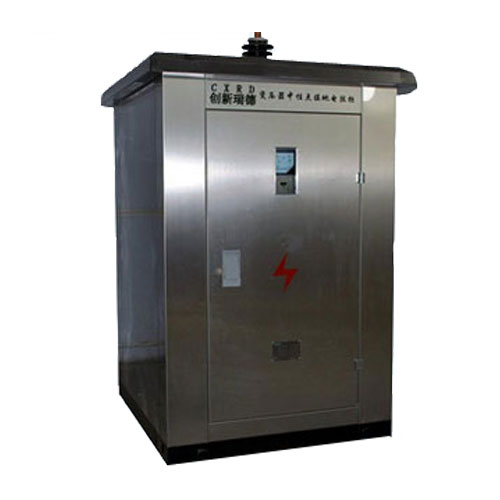

1. 柜体框架

材质：通常采用冷轧钢板或不锈钢板焊接而成，具备良好的机械强度、防锈防腐能力（户外型会做IP54及以上防护）。

结构形式：分为户内柜（壁挂式/落地式）和户外柜（带防雨檐、散热孔），内部采用模块化分隔设计，便于安装和维护。

2. 电阻元件（核心部件）

类型：根据材料和特性分为两类：

碳化硅电阻：以碳化硅为主要原料，通过调节颗粒配比控制阻值，成本较低但温度系数较大（阻值随温度变化明显）。

布置方式：多为多片电阻并联/串联组合，安装在绝缘支架上，确保电气间隙和爬电距离符合电压等级要求。

3. 电流互感器（CT）

作用：检测流经电阻的电流，为继电保护装置提供信号（如接地故障报警、跳闸指令）。

配置：通常二次侧输出5A或1A标准信号，精度等级不低于0.5级，安装在电阻元件的进线或出线侧。

4. 隔离开关/断路器（可选）

作用：实现电阻柜与系统中性点的隔离，便于检修时确保安稳（避免带电操作）。

应用场景：高压系统（如10kV及以上）或需要频繁投切电阻的场景会配置。

5. 散热装置

自然散热：低容量电阻柜依赖柜体通风孔自然对流；

强制散热：高容量电阻柜（如通流时间≥10s）会加装轴流风机或散热片，避免电阻过热损坏。

6. 监测与控制单元

功能：集成温度监测（电阻温度、柜内环境温度）、电流显示、故障报警（声光报警、远程信号上传）、数据记录等，支持RS485/以太网通信，可接入变电站综合自动化系统。

7. 绝缘子/绝缘支撑

作用：将电阻元件、CT等部件与柜体金属框架绝缘，承受系统电压及操作过电压，确保电气安稳。

二、中性点接地电阻柜的核心功能

中性点接地电阻柜的功能围绕“限制接地电流、优化故障处理、提升系统可靠性”展开，具体如下：

1. 限制单相接地故障电流

背景：在非有效接地系统中，单相接地故障时电容电流较小（一般≤10A），但电缆线路增多会导致电容电流加大（可达数百安），易引发电弧重燃、过电压（可达3.5倍相电压），损坏设备绝缘。

原理：通过在中性点与地之间接入电阻，将单相接地故障电流限制在100A~2000A（根据系统容量和规程选择），快速熄灭电弧，阻止过电压。

2. 促进继电保护可靠动作

限制后的故障电流足够大（远大于系统电容电流），可使过流保护、零序保护等灵敏动作，准确切除故障线路，避免故障扩大（如相间短路）。

3. 降低系统过电压水平

单相接地时，电阻的阻尼作用可消耗故障能量，阻止间歇性电弧过电压和谐振过电压，保护变压器、电缆、开关等设备的绝缘。
