变压器风冷柜的概述及使用环境条件

2022-09-07

电力系统由发电、变电、输电、配电、用电几个环节组成,其中变压器是一个十分重要的元件,它的安全运行对电力系统起着十分重要的作用。变压器在运行过程中,绕组中的铜耗和铁芯中的铁耗都转变为热能,使变压器各个部分的温度升高,变压器的使用寿命主要由绝缘老化程度决定,绝缘老化主要是由温度变化造成的。


研究结果表明:在超越设计温度情况下,温度每升高6℃,变压器的使用寿命就要减少一半,这便是变压器绝缘老化的六度规则。由此可见温度是影响变压器使用寿命的一个重要指标。在110kv、220kv、500kv、1000kv的油浸变压器中,主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式。


其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式。变压器风冷柜就是针对着三种冷却方式而设计的智能型控制柜。它可以实现远方自动和就地手动控制方式,并可以把各种信息上传显示和下行控制设定,对变压器整个冷却系统实现优控制,达到节能和延长散热器使用寿命的目的。

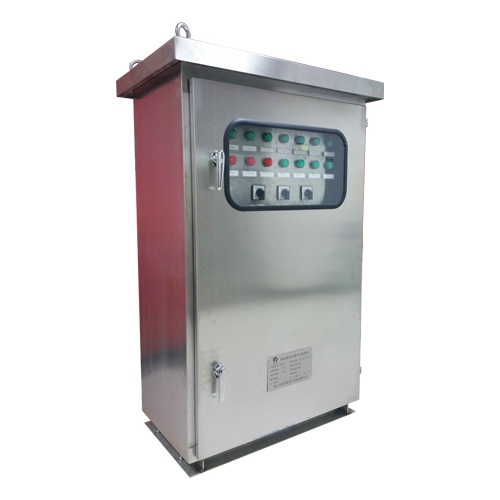

变压器风冷柜


使用环境条件:安装地点在户外、户内,周围环境温度:高+55℃,低-40℃,日温差25K,日照强度0.1w/cm²。海拔高度在2000米以下,大风速:35m/s,地震烈度:8度;水平加速度0.3g,垂直加速度:0.15g。污秽等级:Ⅲ级(2.8kv/cm);覆冰厚度:10mm。


功能特点:采用双电源互投,一主一备方式确保供电高可靠性。控制器采用宽温军用级元器件,其工作温度范围可达-40℃~+85℃,完全适用于户外严酷高温、低温环境条件。在自动控制模式失效的情况下可自动转入手动控制模式。可与电厂DCS、无人值守变电站主系统进行通讯及联络,以便把各种信号上行和下行通讯。


既可以按温度和负载的开关量进行控制,也可以按温度和负载的模拟量进行精准控制。控制柜内部加热冷却系统采用机械和电子双模式控制。柜体采用2.0mm不锈钢或冷轧钢板制成,尺寸为:W×D×H(宽×深×高),前后开门,分上下两层箱体结构。根据变压器冷却器组数不同,柜体尺寸会有一定调整。
