一体式变压器风冷柜的性能特点

2022-09-02

1、变压器风冷柜结构布局合理紧凑,电气元件均匀分布在机柜内前后安装板及前活动操作门上,所有信号继电器与中间继电器带LED工作指示灯,且为插座式结构,操作、检修、测试、维护非常方便。每路风机或潜油泵出线采用进口电机专用热磁保护断路器,比目前普遍采用的热继电器+断路器的保护方式,可靠性大为提高。


2、采用ATS双电源互投装置,双路电源互为备用。可方便设置Ⅰ段电源为主用,Ⅱ段电源为备用,或Ⅱ段电源为主用,Ⅰ段电源为备用,当主用电源故 障时,自动投入备用电源,ATS有应急机械手动操作机构,采用软硬件结合,实时监视双路电源出现的失电及缺相等情况,发出报警信号。


3、采用机架式结构,每组冷却器的控制都为一个独立的LCH-FZK风冷却智能控制模块,模块内部集成了双电源断路器、双电源互投接触器、无触点可控硅电子开关、热磁保护断路器、微机监测控制板等电路,模块进出线采用进口大电流可拔插端子,检修更换极为方便。


4、PLC通过硬件逻辑控制反馈方式可实现对所有LCH-FZK模块的并行控制,某一模块故障,不影响其它模块运行。同时PLC还采用了软件通信 方式实现对各个模块的冗余控制,提高了可靠性,由于各种告警与状态信息可通过通信口传输,从而简化了模块的出线数量。

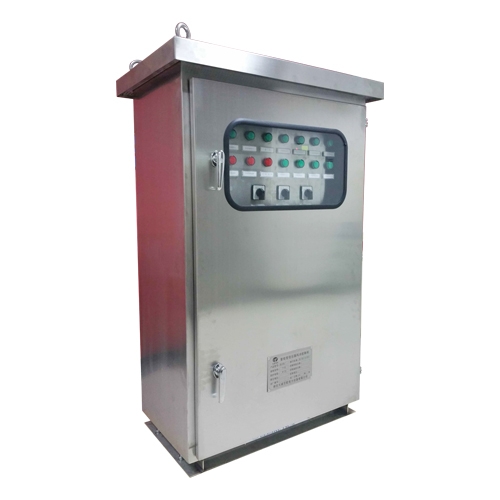

变压器风冷柜


5、软硬件紧密结合设计,多重冗余保护设计:硬件故障智能识别技术,PLC故障冷却单元自动投入技术,顺序启动防冲击误动技术,冷却单元自动轮循均衡工作技术,油温信号逻辑异常识别技术。


6、温湿度控制采用数字式温湿度传感器。使用高集成度一体化芯片,全数字化测量,凝露加热自恢复,具有高精度、高可靠性等优点。温湿度控制器采用 LED数码管显示实时柜内温度与湿度,可方便地通过按键设置加热、除湿、过温门限值;温湿度控制器采用插件式结构,检修更换十分方便。


7、DCS系统可通过开关量信号遥控风冷柜运行,也可通过RS485通信接口采用Modbus通信协议,接收风冷柜运行状态信息,下行各种控制命令。该型产品电气元件全部采用进口产品,性能稳定、安装方便,并具有良好的环境耐受能力与电磁兼容性,能够长期安全可靠运行。
