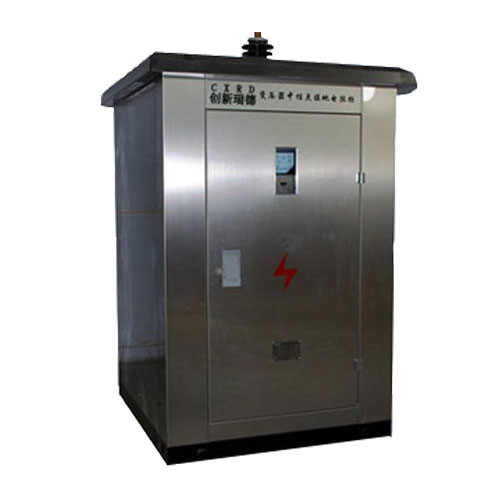

中性点接地电阻柜是一种用于电力系统中性点接地的设备。它的工作原理是通过在电力系统的中性点接入一个可调阻值的电阻来限制系统中的接地故障电流,保护设备和人员。NGR柜的工作模式包括自动和手动模式,在不同情况下可实现不同的保护功能。
NGR柜的工作原理如下:当电力系统中发生线路接地故障时,故障电流会从故障点回流到系统的中性点,然后通过NGR柜中的电阻排放到地。电阻的阻值可以根据系统要求进行调整,一般为几百欧姆到几千欧姆之间。通过调整电阻的阻值,可以限制故障电流的大小,避免损坏设备和引起人身伤害。此外,NGR柜还能提供系统中性点的接地状态监测和故障显示功能。
NGR柜的工作模式主要有两种:自动模式和手动模式。
在自动模式下,NGR柜能够自动检测系统中的接地故障,并根据预设的参数进行保护动作。当系统中发生接地故障时,NGR柜会接收到故障信号,并根据预先设定的故障电流阈值触发保护动作。保护动作一般包括快速断开故障回路,使故障电流得以排放到地。
在手动模式下,NGR柜的保护动作需要由操作人员手动控制。当系统中发生接地故障时,操作人员需要手动触发NGR柜的保护动作。此时,NGR柜会迅速断开故障回路,并将故障电流排放到地。
NGR柜在电力系统中的作用主要有以下几个方面:
1.限制接地故障电流:当电力系统中发生接地故障时,故障电流会通过NGR柜的电阻排放到地,从而限制故障电流的大小,保护设备和人员。通过调整电阻的阻值,可以根据系统的特点和要求来控制故障电流的大小。
2.保护设备:电力系统中的接地故障会导致故障电流通过设备,造成设备的损坏。NGR柜可以限制故障电流,减小设备受到的电流冲击,保护设备的正常运行。
3.提供中性点接地状态监测和故障显示功能:NGR柜可以监测系统中性点的接地状态,并在接地故障发生时显示故障信息,方便操作人员及时发现故障并采取相应的措施。
