变压器风冷柜的温度采集

2022-06-15

变压器风冷柜的输出信号有电流和电压信号两种,考虑到控制柜安装的位置(室外)距本控制装置(室内)有一定的距离,电流信号不易损失,故选择了4一20毫安的电流信号。该装置实现了通过单片机自动控制冷却器的各种运行状态。


可以准确监测控制柜的油温和冷却器的各种运行、故障状态,显示了比传统的控制模式的优越性,能够对控制柜油温进行监测与控制,实现了控制柜冷却器依据不同油温的分组投切,延长了冷却器的使用寿命,有较好的经济意义。

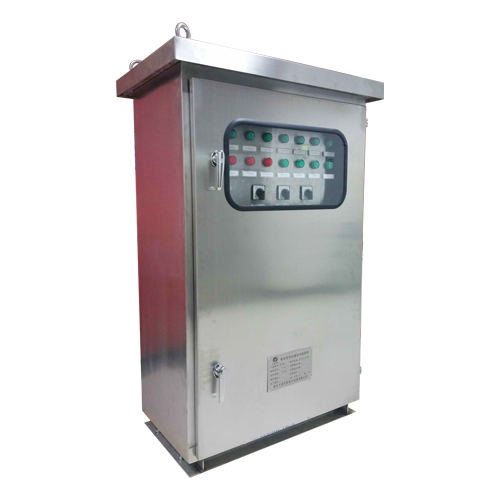

变压器风冷柜


由于固态继电器实现了控制柜的无触点控制,解决了传统的控制回路的弊端,同时此控制装置具有电机回路断相与过载的保护功能。由于使用了单片机,因而具有一定的智能特征,实现了油温、风扇的投入、退出和故障等信号的显示以及上传等。通过实际运行表明,风冷控制柜的研制是比较成功的。


风冷控制柜是将控制柜在运行中,由损耗所产生的热量散发出去,以保证控制柜可以安全正常的运行。控制柜的温度采集及温度处理模块,在风冷控制柜中,先进行的就是对控制柜上层油温进行的温度采集工作。控制柜的温度采集是由控制柜的温度控制器来实现的,其中包括铂电极、传感器以及变送器。


经过温度控制器输出的信号进入变送器,变送器送出一个4一20毫安的电流信号,然后将此电流信号通过控制芯片上的电阻元件,实现电流电压信号的转换,转换后的电压是在0.4一2(伏特)之间,然后将此电压信号输入到TLC 1543数模转换器,进行信号处理。
