变压器风冷柜的使用方式

2022-04-14

变压器风冷柜适用于电力变压器只有信号温度计的工况,也适用于电力变压器具有信号温度计和绕组温度计的工况,动力电源采用双电源供电,由选择开关选择其中一路作为工作电源回路,另一路作为备用电源回路。


控制箱接入二路独立、互为备用的主电源,当电源I发生故障时,变压器风冷控制柜自动切除电源I,投入电源II,当电源II发生故障时,则自动切除电源II,自动投入电源I,并发出报警信号,同时将故障信号发送到主控室。


通过变压器冷却控制系统,实现通过单片机自动控制冷却器的各种运行状态,并能准确监测变压器的油温和冷却器的各种运行,显示了比传统的控制模式的优越性。在电力、化工、铸造、材料加工等领域广泛使用的动力系统中,直流电动机直接启动时对其的冲击较大,易造成电动机线圈烧埙、损坏充电器、主回路断路等现象,使变压器风冷柜无法正常运行。

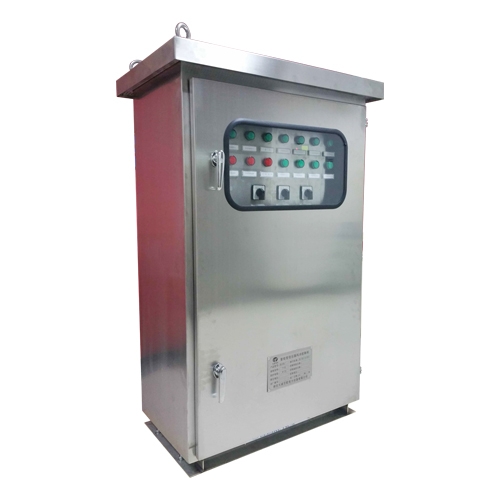

变压器风冷柜


当工作电源回路出现断电、缺相、过载、短路、欠压等故障时,送出电源故障信号,备用电源回路自动投入,保证冷却风扇或油泵正常运行。变压器运行时,绕组和铁心中的损耗所产生的热量必须及时散出去,以免过热而造成绝缘损坏。当变压器风冷柜工作电源回路出现断电、缺相、过载、短路、欠压等故障时,送出电源故障信号,备用电源回路自动投入,保证冷却风扇或油泵正常运行。


变压器风冷柜是电力系统非常关键的设备,它的安全运行对电力系统至关重要。变压器在运行过程中,绕组中的铜耗和铁芯中的铁耗都转变为热能,使变压器各个部分的温度升高。变压器的绝缘老化程度决定了其使用寿命,绝缘老化主要受温度变化的影响。


在超越设计温度的情况下,温度每 升高6℃,变压器的绝缘老化寿命就要减少一半,这便是变压器绝缘老化的六度规则。由此可见温度是影响变压器使用寿命的一个重要指标。在 110kV、220kV、330kV、500kV、750kV、1000kV的油浸变压器中,主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式。
