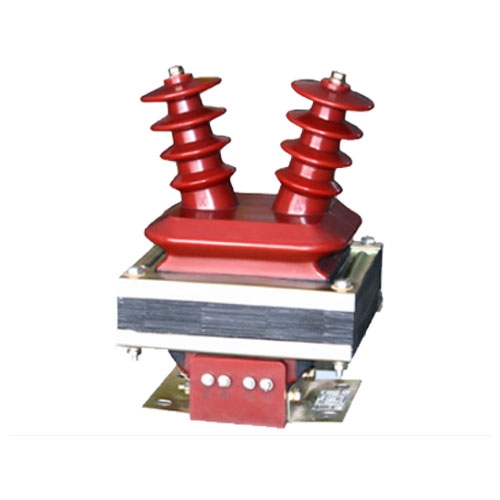

电压互感器的选型是电力系统中确保测量、保护和控制设备准确、可靠运行的关键环节。选型需综合考虑系统参数、应用场景、精度要求、环境条件等多方面因素，以下是具体的选型步骤和关键要点：

一、明确系统基础参数（选型前提）

首先需获取电力系统的核心参数，这是选型的“基准”：

系统额定电压：包括一次侧额定电压和二次侧额定电压。

一次侧额定电压需与系统电压等级匹配：例如，10kV系统选10/0.1kV；35kV选35/0.1kV；110kV及以上高压系统多采用电容式电压互感器（CVT），一次侧额定电压为系统线电压（如110/√3 kV）。

二次侧额定电压：常规测量/保护回路为100V（线电压）或100/√3 V（相电压）；若用于中性点非有效接地系统的绝缘监测，需选100/3 V（开口三角绕组）。

系统接地方式：

中性点直接接地系统（大电流接地）：保护用PT二次侧可采用星形接线（Yyn），开口三角绕组用于零序电压检测；

中性点非有效接地系统（小电流接地）：绝缘监测需开口三角输出100/3 V，且PT一次侧中性点需接地。

系统短路电流水平：影响PT的动热稳定能力选型（尤其是高压系统）。

二、精度等级与额定容量（匹配负载需求）

精度和容量需同时满足测量/保护准确性和负载能力，避免“大马拉小车”或“小马拉大车”：

1. 精度等级选择

计量用：需符合电能计量规程（如GB/T 12325），优先选0.2S级（适用于月用电量大的用户）或0.5S级（一般用户）；

测量用：常规监控选0.5级或1级；精密测量选0.2级；

保护用：需选抗饱和的保护级（如5P、10P级），其中“5P”表示误差≤±5%（复合误差，短路电流下），“10P”允许更大误差但成本更低；

注意：同一PT可设计多绕组（如计量绕组0.2S级+保护绕组5P级+开口三角绕组3P级），实现“一机多用”。

2. 额定容量与负载匹配

PT的二次负载（如仪表、继电器）总阻抗需≤PT的额定二次容量（否则精度下降）；

计算负载时需考虑：所有二次回路的阻抗之和（包括电缆电阻、仪表内阻），且需预留10%~20%裕量；

例：某PT二次额定容量为30VA，若负载总阻抗对应的容量为25VA，则满足要求；若高于30VA，需选更大容量的PT或减小负载。

三、动热稳定能力

对于高压系统（如35kV及以上），需校验PT承受短路电流冲击的能力：

热稳定：PT在短路电流持续时间内（通常1s或2s）产生的热量不高于其允许值；

动稳定：PT需承受短路电流产生的电动力（峰值电流），要求PT的机械强度能抵御该电动力（通常由厂家提供动稳定倍数，需≥系统短路电流峰值/PT额定电流）。

四、环境与安装条件适配

需考虑PT的安装环境，避免环境因素导致性能下降或损坏：

温度范围：户外PT需适应-40℃~+70℃，户内需满足-5℃~+40℃；

湿度与污秽：高湿度或重污秽地区（如沿海、工业区）需选防污型（爬电比距≥31mm/kV）；

海拔：海拔＞1000m时，需修正PT的绝缘水平（每升高100m，绝缘强度下降约1%）；

安装方式：户内可选支柱式/柜式，户外可选油浸式/气体绝缘式（如SF₆绝缘PT）；

防爆要求：易燃易爆场所（如煤矿）需选防爆型PT。

五、特殊需求考量

抗谐振能力：中性点非有效接地系统中，PT易与线路电容发生铁磁谐振（导致过电压），需选抗谐振PT（如三相五柱式PT，或带阻尼器的PT）；

载波通信需求：高压系统若需利用PT传输电力线载波信号，需选带载波耦合绕组的CVT；

数字化接口：智能变电站需选支持IEC 61850协议的电子式PT（EVT），输出数字量而非模拟量；

可靠性与寿命：关键回路（如主变保护）需选冗余配置（双PT），或寿命更长的CVT/EVT（电磁式PT寿命约20年，CVT可达30年以上）。

六、选型流程总结

收集参数：系统电压、接地方式、短路电流、负载清单、环境条件；

定类型：按场景选EMVT/CVT/EVT；

核精度与容量：匹配计量/保护/测量精度，计算二次负载≤额定容量；

校稳定性：高压系统校验动热稳定；

适配环境：确认温度、污秽、海拔等符合要求；

查特殊需求：抗谐振、载波、数字化等；

验证合规性：符合国家/行业标准（如GB 1207《电磁式电压互感器》、GB/T 4703《电容式电压互感器》）。
