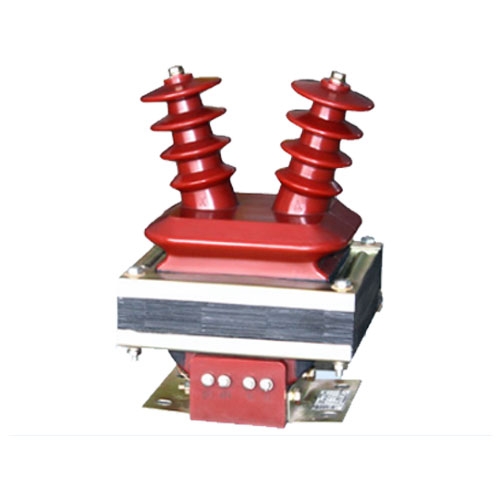

电压互感器（PT或VT）出现误差过大的情况，通常是由设计、制造、运行环境或使用不当等多方面因素共同导致的。下面从几个主要方面分析原因：

一、设计与制造因素

铁芯材料与结构缺陷

铁芯磁导率不足、饱和特性差：若铁芯材质不佳（如硅钢片质量差、含杂质多），会导致励磁电流加大，使比差（幅值误差）和角差（相位误差）显著加大。

铁芯气隙过大或装配不良：气隙会引入额外励磁损耗，破坏磁路对称性；铁芯叠装不紧密或错位，会导致磁阻不均，影响误差特性。

绕组参数偏差

绕组电阻或漏抗过大：绕组导线过细、绕制工艺差会增加电阻；漏磁通路径不合理导致漏抗加大，这些都会使负载变化时误差加剧。

额定参数匹配不当

二次负荷高于额定容量：设计的时侯若未充分考虑实际二次回路的负荷（如仪表、保护装置过多），会导致二次电流加大，励磁电流占比相对减小，但负载过重仍会使误差过标。

二、运行环境因素

温度影响

环境温度过高或过低：温度变化会改变绕组电阻、铁芯磁导率（温度升高可能降低磁导率），从而影响误差。长期过热还会加速绝缘老化，间接导致性能下降。

频率波动

系统频率偏离额定值：电压互感器的误差特性与频率密切相关——频率升高时，励磁电抗加大，励磁电流减小，比差向正方向变化；频率降低则相反。严重频率偏移会直接导致误差过标。

电压波动与谐波

一次侧电压过高或过低：电压互感器的误差曲线是在额定电压附近校准的。若一次电压偏离额定值的±10%以上（如系统过电压或欠电压），铁芯磁密偏离线性区，励磁电流急剧加大，误差显著上升。

谐波含量过高：系统中的谐波电流会在电压互感器铁芯中产生额外的谐波磁通，导致铁芯饱和（尤其是三次谐波），励磁电流畸变，使比差和角差恶化。

外部磁场干扰

附近存在强电磁设备（如大电流母线、电焊机、变压器）：外部磁场会在电压互感器铁芯中感应出涡流或附加磁通，破坏磁路平衡，导致误差加大。

三、使用与维护不当

二次回路故障

二次绕组短路或过载：二次短路会产生巨大短路电流，烧毁绕组或导致铁芯饱和；二次回路接入过多负荷（如并联过多仪表）会使总阻抗过小，相当于“过载”，误差过标。

绝缘老化或损坏

长期运行后，绕组绝缘层受潮、开裂或击穿：绝缘损坏可能导致一次/二次绕组间漏电，或铁芯接地不良，产生杂散电流，影响误差。

铁芯多点接地：正常情况下铁芯应单点接地，若因绝缘破损导致多点接地，会形成闭合磁路，产生涡流损耗，使铁芯发热、励磁电流加大，误差过标。

安装与接线问题

安装倾斜或固定不牢：导致铁芯受力不均，磁路对称性破坏；接线端子松动会导致接触电阻加大，二次电压不稳定。

总结

电压互感器误差过大的核心原因是铁芯工作状态偏离线性区（饱和）或绕组参数/负荷不匹配，具体可归结为设计制造缺陷、运行环境异常、使用维护不当三大类。实际应用中需通过定期校验、控制运行条件（如电压、频率、负荷）、及时排查故障（如绝缘检测、接线核对）来避免误差过标。
