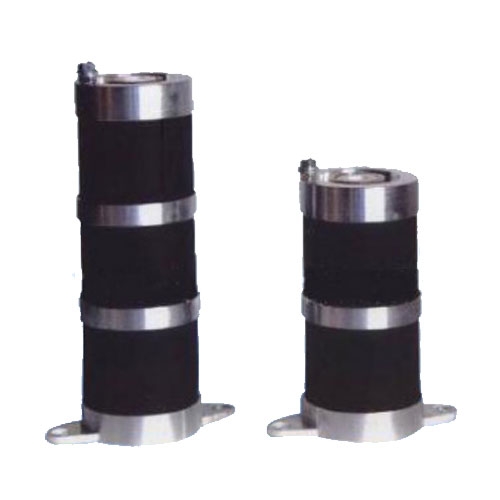

一次消谐装置（又称微机消谐装置、电压互感器消谐器）主要用于中性点不接地或经消弧线圈接地的电力系统中，去掉因电压互感器（PT）铁磁谐振引发的过电压、过电流故障，保护PT及系统设备安稳。以下是其使用方法和关键注意事项：

一、使用前准备

1. 确认适用场景

只用于6kV、10kV、35kV等中性点非有效接地系统（常见为PT开口三角绕组回路），不适用于中性点直接接地系统。

2. 检查装置与接线

外观检查：确认装置无破损、指示灯正常（如电源灯、运行灯）。

接线核对：严格按照说明书连接：

PT开口三角绕组：将装置的“开口三角输入”端子（通常为3个端子对应a、b、c相或L、N）并联接入PT开口三角的输出端；

电源输入：若为交流220V/110V供电，需从系统PT二次或独立电源取电（确保电压稳定）；若为直流供电（少数型号），需连接可靠直流电源；

报警输出：若需联动跳闸或信号上传，将装置的“报警继电器触点”接入后台监控系统或断路器跳闸回路（需提前设计逻辑）。

二、安装与投运步骤

1. 安装位置

优先安装在PT柜内（靠近PT开口三角侧），或就近的控制室屏柜上（需确保接线短、抗干扰）。

2. 通电调试

合上装置电源开关，观察电源指示灯（如红色）是否点亮；

进入装置菜单（或通过按键/上位机），检查参数设置：

系统电压等级（6kV/10kV/35kV，决定谐振判据阈值）；

PT变比（匹配现场PT的额定变比，如10kV/100V）；

报警方式（声光报警、遥信输出等）；

消谐动作模式（自动消谐/手动消谐，默认自动）。

测试功能：可通过模拟谐振信号（如在开口三角注入低频/高频电压）验证装置是否能正确识别并触发消谐（如装置显示“谐振告警”、消谐元件动作）。

3. 正式投运

确认PT正常运行后，投入装置电源；

观察装置运行状态指示灯（如绿色）常亮，无异常报警（如“PT断线”“装置故障”）；

记录投运时间，纳入日常巡检。

三、日常使用与操作

1. 正常运行监控

通过装置的显示屏或后台系统查看：

系统电压（三相电压、开口三角电压）；

装置状态（“运行正常”“谐振次数”“消谐次数”）；

有无故障告警（如PT断线、电源失电、装置内部故障）。

若装置带声光报警器，正常运行时不应触发报警。

2. 谐振故障处理

当系统发生铁磁谐振时（表现为PT异响、三相电压不平衡、开口三角电压升高到几十伏以上），装置会自动执行以下动作：

快速识别：通过算法判断谐振类型（分频谐振、基频谐振、高频谐振）；

消谐措施：触发消谐元件（如大功率电阻、可控硅导通电阻）接入开口三角回路，消耗谐振能量，破坏谐振条件；

报警提示：发出声光报警，并记录谐振发生时间、类型、持续时间；

恢复监测：谐振去掉后，自动退出消谐元件，恢复正常监测。

手动干预：若自动消谐未成功，可通过装置按键强制启动消谐，或临时断开部分负荷（如切除空载线路）辅佐去掉谐振。

3. 参数修改与维护

禁止随意修改装置参数（尤其是电压等级、PT变比），若系统改造需调整，应由专门人员操作；

定期清洁装置表面灰尘，检查接线端子是否松动（每半年1次）；

每年校验1次装置的电压采样精度和消谐动作可靠性。

四、注意事项

严禁带电插拔接线：投运前须断电接线，避免损坏装置或引发短路；

避免强电磁干扰：装置附近不得有大功率变频器、电焊机等干扰源；

配合PT检修：PT停电检修时，应同时断开装置电源，避免误动作；

备用装置管理：重要系统应配置备用消谐装置，故障时及时切换。

总结

一次消谐装置的核心逻辑是“实时监测开口三角电压→识别谐振特征→自动接入消谐元件破坏谐振→报警记录”，使用时需重点做好接线正确性、参数匹配性和日常巡检，确保其可靠发挥保护作用。若对具体型号操作不熟悉，务必参考厂家说明书或联系专门技术人员指导。
