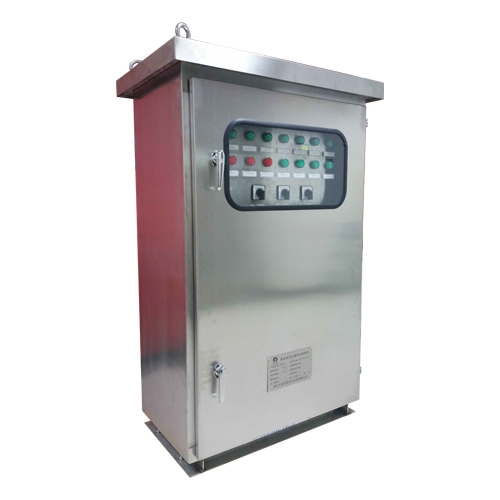

变压器风冷柜的各项功能优势

2023-02-16

由于固态继电器实现了控制柜的无触点控制,解决了传统的控制回路的弊端,同时变压器风冷柜具有电机回路断相,与过载的保护功能。由于使用了单片机,因而具有一定的智能特征,实现了油温、风扇的投入、退出和故障等信号的显示,以及上传等。

通过实际运行表明,风冷控制柜的研制是比较成功的。风冷控制柜是将控制柜在运行中,由损耗所产生的热量散发出去,以保证控制柜可以安全正常的运行。变压器风冷柜输出信号有电流和电压信号两种,考虑到控制柜安装的位置,距本控制装置有一定的距离,电流信号不易损失,故选择了4一20毫安的电流信号。

该装置实现了通过单片机自动控制冷却器的各种运行状态,并能准确监测控制柜的油温和冷却器的各种运行、故障状态,显示了比传统的控制模式的优越性,能够对控制柜油温进行监测与控制,实现了控制柜冷却器,依据不同油温的分组投切,延长了冷却器的使用寿命,有较好的经济意义。

控制柜的温度采集及温度处理模块,在风冷控制柜中,先对控制柜上层油温进行的温度采集工作。控制柜的温度采集,是由控制柜的温度控制器来实现的,其中包括铂电极、传感器以及变送器,经过温度控制器输出的信号进入变送器,变送器送出一个4一20毫安的电流信号。

然后将此电流信号通过控制芯片上的电阻元件,实现电流电压信号的转换,然后将此电压信号输入到数模转换器,进行信号处理。变压器风冷智能控制柜就是针对这两种冷却方式,而设计的智能型控制柜。

可以实现远方、自动和就地手动控制方式;可以把各种信息上传显示和下行控制设定;可以对变压器整个冷却系统实现Z优控制,达到节能、延长散热风机与循环潜油泵使用寿命的目的;能在高寒、高热、高湿、高污秽以及高盐雾等恶劣自然环境场所可靠工作。
