一次消谐器的用途及原理

2022-11-24

一次消谐器微机消谐装置不同,是保护PT一次侧的阻尼器件,用来消除电网中的谐振。标准的是LXQ系列。6~35kV中性点不接地电网中的电磁式电压互感器,当母线空载或出线较少时,因合闸充电或在运行时接地故障消除等原因的激发,会使电压互感器过饱和,则可能产生铁磁谐振过电压。


出现相对地电压不稳定,接地指示误动作,PT高压保险丝熔断等异常现象,严重时会导致PT烧毁,继而引发其它事故。这种情况就需要安装消谐器。其本质是一种高容量非线性电阻器,起阻尼与限流的作用。可以起到良好的限制电压互感器铁磁谐振的效果。


如果6~35kV电网中性点不接地,母线上Y0接线的PT一次绕组,成为该电网对金属性通道。电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有幅值达数安培的工频半波涌流通过PT,此电流有可能将PT高压熔丝熔断。而安装了消谐器后,这种涌流将得到有效抑制,高压熔丝不再因为这种涌流而熔断。

一次消谐器

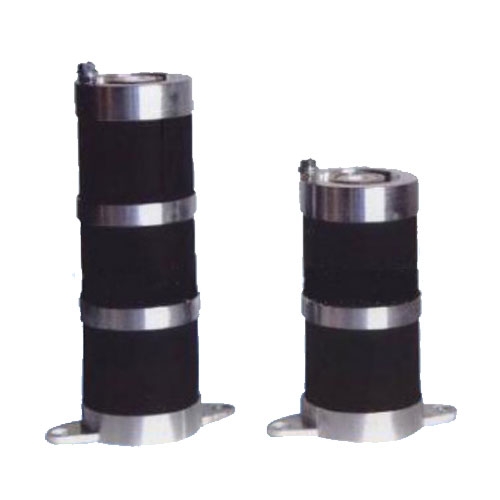

市场上的一次消谐器主要材料为SiC,型号为LXQ系列。L代表裸露,XQ代表消谐。裸露的消谐器具有体积小,尤其适合在开关柜中安装。有三代产品LXQⅠ、LXQⅡ、LXQⅢ,其中Ⅰ为方柱形。第二代和第三代是中空圆柱形结构。除电气参数不同外。还有就是Ⅱ代6、10kv是通用的,Ⅲ的不通用。


三个单相压变(PT)时:未接消谐器前,三个单相压变高压绕组尾(X.Y.Z)直接接地或是并联成中性点(0)接地。接消谐器时,必须将直接接地的高压绕组尾或(0)与地断开。消谐器接在中性点(0)与地之间,(中性点不再直接接地)。


三相五柱压变(PT)时:未接消谐器前,三相五柱压变中性点“0”直接接地,接消谐器时必须将中性点(0)与地断开,消谐器接在中性点(0)与地之间(中性点不再直接接地)。


安装方式:LXQ消谐器体积较小,可以采用垂直方式,也可以采用水平方式安装;可以直接固定在压变本体的螺杆上,注意JDZJ-6~10型压变的固定螺栓是不接地的。需将消谐器接地端与接地螺栓相连接。也可以固定在压变附近支架上。一次消谐器与周围接地体的距离建议不少于2厘米。
