变压器风冷柜的动力电源采用双电源供电

2022-10-13

变压器风冷柜适用于电力变压器只有信号温度计的工况,也适用于电力变压器具有信号温度计,和绕组温度计的工况,动力电源采用双电源供电,由选择开关选择其中一路作为工作电源回路,另一路作为备用电源回路。控制箱接入二路独立、互为备用的主电源。


当电源I发生故障时,变压器风冷控制柜自动切除电源I、投入电源II,当电源II发生故障时,则自动切除电源II、自动投入电源I,并发出报警信号,同时将故障信号发送到主控室。通过变压器冷却控制系统,实现了通过单片机自动控制冷却器的各种运行状态。


并能准确监测变压器的油温和冷却器的各种运行、故障状态,显示了比传统的控制模式的优越性。在电力、化工、铸造、材料加工等领域广泛使用的动力系统中,直流电动机直接启动时对其的冲击较大,易造成电动机线圈烧埙、损坏充电器、主回路断路等现象,使设备无法正常运行。

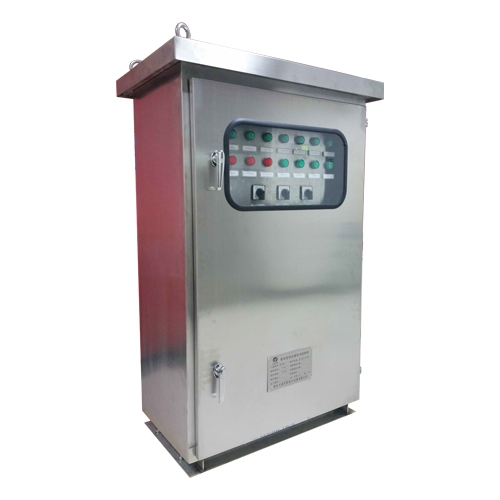

变压器风冷柜

动力电源采用双电源供电,由选择开关选择其中一路作为工作电源回路,另一路作为备用电源回路,能根据变压器的温度和负荷自动投入,或退出冷却回路,是配套大型电力变压器及特种变压器的冷却控制装置。当工作电源回路出现断电、缺相、过载、短路等故障时,送出电源故障信号,备用电源回路自动投入,保证冷却风扇或油泵正常运行。


变压器运行时,绕组和铁心中的损耗所产生的热量,必须及时散逸出去,以免过热而造成绝缘损坏。当工作电源回路出现断电、缺相、过载、短路、欠压等故障时,送出电源故障信号,备用电源回路自动投入,保证冷却风扇或油泵正常运行。在110kv、220kv、500kv、1000kv的油浸变压器中,主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式。


其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式。变压器风冷智能控制柜就是针对着三种冷却方式而设计的智能型控制柜。它可以实现远方自动和就地手动控制方式,并可以把各种信息上传显示和下行控制设定,对变压器整个冷却系统实现优控制,达到节能和延长散热器使用寿命的目的。
