一次消谐器被烧毁的原因

2021-04-27

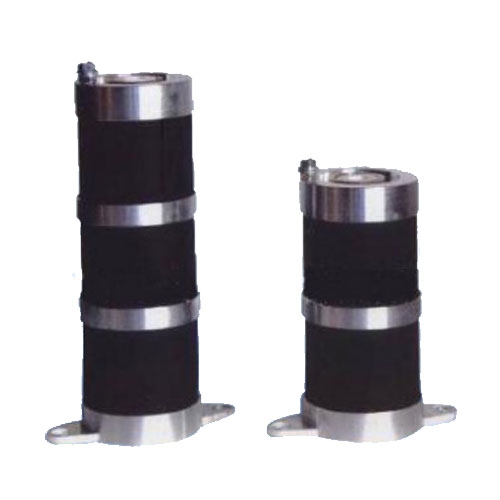

一次消谐器外形为圆柱形的非线性电阻烧制而成,用于10kv和35kv系统的PT柜中性点位置,可以消除谐振时的各次谐波,通过电阻放电,消耗谐振的能量。防止谐振时烧毁PT,影响系统的正常运行。


一次消谐器不能用于长时间接地或者缺相运行,否则发热容易烧裂损坏。可以通过其相关的标准确定,10kv和35kv一次消谐器按照电力系统标准,在大电流时不能长期运行。大电流型式试验报告,标准要求是在200mA时能运行10分钟,或者100mA时能运行1200分钟。


通过实验10kv的一次消谐在200mA时二侧的电压达到3000V左右,35kV的一次消谐200mA时二侧电压达到12000V左右。系统接地或者缺相时PT的中性点电压很高。10kv的系统达到6000V,35kv达到20000V左右。在此情况下一次消谐只能坚持几分钟,超不过10分钟就烧毁。


一次消谐电流过大,是接地或缺相时,谐振时反而偏小。经过多年的经验,PT柜烧毁一次消谐主要的原因是PT保险烧毁,或者缺相运行。这也主要发生在初次调试阶段,一次保险没有安装到位或虚接。所以初次运行一定要注意这个问题。


一次消谐器可以限制铁磁谐振引起的过电压、限制单相接地或电弧接地时流过高压互感器的过电流。如果是全绝缘PT,将PT的N端接一次消谐器的上端,一次消谐的下端和手车接地连接;如果PT是半绝缘的,N端在二次接线盒内,用接地线接至一次消谐上端,下端再接地。


一次消谐器在安装时候,可以水平放置,但是不能上下颠倒。一次消谐就是一个电阻,所以对地距离只要按低压考虑,20mm就可以了。
