变压器风冷柜的外形尺寸

2020-12-25

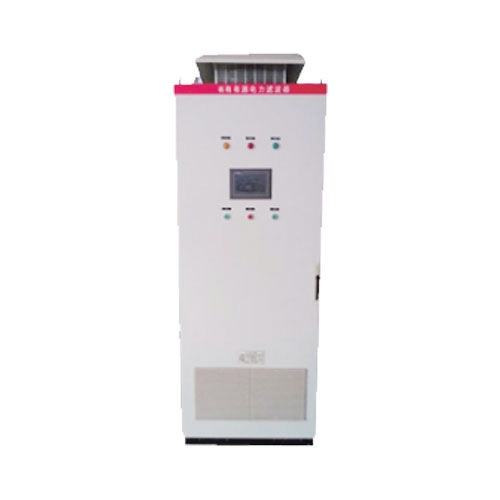

变压器风冷柜基本上都安装于户外,采用下进线、下出线的密封壳体结构,以利于防尘与隔热。柜体采用2mm厚不锈钢板或冷轧钢板制成。前后开门,前门处有观 察玻璃窗,便于观察指示灯及转换开关的工作状态。加装防水底座及顶部散热孔隙。防护等级:IP55。当柜门打开时,自动启动照明回路,照明灯亮;关上柜门 后,照明灯自动关闭。


尺寸为:W×D×H(宽×深×高),前后开门,分上下两层箱体结构。根据所需控制的变压器冷却器组数不同,柜体高度尺寸会有相应调整。变压器是电力系统非常关键的设备,它的安全运行对电力系统至关重要。变压器在运行过程中,绕组中的铜耗和铁芯中的铁耗都转变为热 能,使变压器各个部分的温度升高。


变压器的绝缘老化程度决定了其使用寿命,绝缘老化主要受温度变化的影响。研究结果表明:在超越设计温度的情况下,温度每升高6℃,变压器的绝缘老化寿命就要减少一半,这便是变压器绝缘老化的六度规则。由此可见温度是影响变压器使用寿命的一个重要指标。


在 110kV、220kV、330kV、500kV、750kV、1000kV的油浸变压器中,主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三 种冷却方式。其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式,LCH-BFK型变压器风冷智能控制柜就是针对这两种冷却方式而设计的智能型控制柜。


可以实现远方、自动和就地手动控制方式;可以把各种信息上传显示和下行控制设定;可以对变压器整个冷却系统实现最优控制,达到节能、延长散热风机与 循环潜油泵使用寿命的目的;能在高寒(-40℃)、高热(85℃)、高湿、高污秽以及高盐雾等恶劣自然环境场所可靠工作。


变压器风冷柜
