中性点接地电阻柜内不锈钢电阻器的结构要求

2020-11-03

1、不锈钢电阻器是中性点接地电阻内不可缺少的组件,电阻器一般包括电阻、绝缘子、内部连接导线和柜体;采用金属材料,优先选用熔点高、抗拉强度高、阻值稳定、随温度变化小、可靠性高、体积小、重量轻的材料;柜体内部与电阻片直接有关的绝缘件,如电阻片与两端支撑件之间的绝缘件必须采用耐高温材料。


2、电阻器电阻元件的联结应采用可靠的栓接或焊接,不应采用低熔点合金作连接,防止运行中电阻片之间电动力的作用发生松动,栓接时的紧固件应考虑电阻运行温度产生的不利影响;电阻器对外引线及电阻器节与节之间连接线截面,采用不低于100mm2铜质材料;支柱绝缘子和套管应符合相关标准的要求。


3、电阻器应采取散热良好的结构,柜体应采用散热良好的外壳,并适应安装地点的散热要求,柜体内有足够的散热空间, 底部离地空间高度为200 mm;柜体四周应留有足够的散热空间;壳体的结构应便于安装和维护,户外应采用不锈钢材料,壳体有可靠的接地端子,螺栓直径不小于12mm。


4、进出线方式:一般采用上进下出。如果采用下进下出方式,应考虑电缆终端的耐热水平,柜体内应有足够的散热空间;上部安装有水平支撑绝缘子,以保证电阻片框架的整体强度;电阻片支撑杆端部采用耐高温的绝缘套,支撑杆中部无螺纹,两端螺纹外径不得大于中部外径;箱体通风应采用底板进风,侧板上部出风的结构。

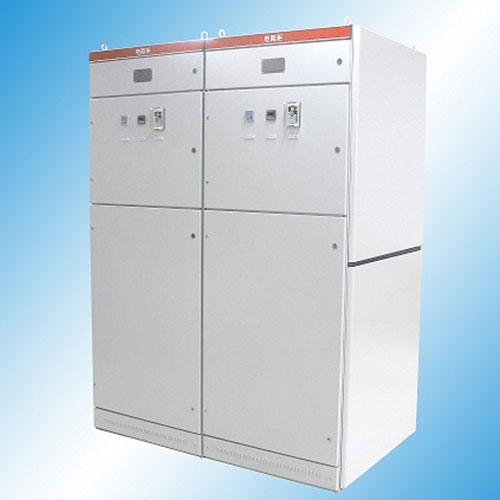

中性点接地电阻柜
