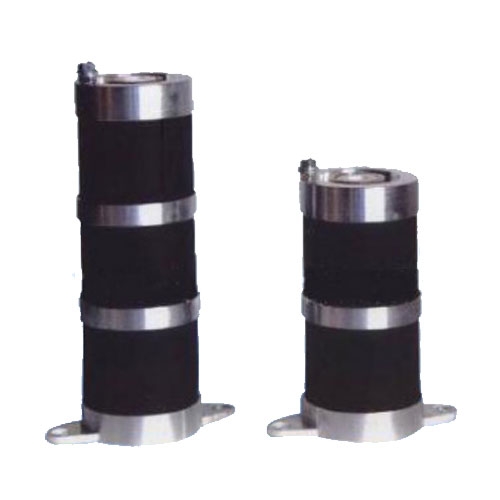

一次消谐器（又称一次消谐装置、PT高压侧消谐器）主要用于6kV～35kV中性点不接地系统，串联在电磁式电压互感器（PT）的开口三角绕组或高压侧中性点上，阻止铁磁谐振、避免PT烧毁。以下是正确安装与使用的完整步骤及注意事项，按现场工程规范整理：

一、安装前准备

1、确认系统参数

系统电压：6kV、10kV、35kV

PT接线方式：Y0/Y0/△（常见）

消谐器型号：须与PT额定电压、系统参数匹配（如LXQ(D)系列）

2、检查设备

消谐器外观无破损、裂纹

测量直流电阻（应与出厂值一致，通常为几欧～几十欧）

确认铭牌参数：电压等级、通流能力、生产厂家

3、安稳措施

停电、验电、挂地线

办理工作票，设专人监护

高空作业使用安稳带

二、正确安装方式（两种主流接法）

方式一：接在PT高压侧中性点

适用： 新安装、PT为全绝缘结构

接线：

母线 → PT高压绕组 → 消谐器 → 系统中性点（或接地）

要点：

消谐器串联在PT中性点与地之间

每台PT单独安装一只消谐器

接线端子须压接牢固，接触电阻≤0.05Ω

裸露部分用热缩管或绝缘护套包裹

方式二：接在PT开口三角绕组

适用： 老站改造、PT为半绝缘结构

接线：

PT开口三角两端 → 消谐器

注意：

只对基波谐振有效

消谐效果弱于高压侧接法

需配合微机消谐装置使用

三、安装步骤（现场标准流程）

1、停电与验电

拉开PT高压侧隔离开关

验电三相无电压

合接地刀闸或挂地线

2、拆除原接线

松开PT中性点或开口三角原有连线

清理接线端子氧化层

3、安装消谐器

垂直或水平固定（避免受力）

接线顺序：PT中性点 → 消谐器 → 接地

螺栓紧固，力矩符合规范

4、绝缘与防护

裸导体包绝缘

户外安装加防雨罩

5、检查与测试

测量消谐器电阻

检查接地线可信

确认无短路、开路

四、投运与调试

1、拆除地线/接地刀闸

2、恢复PT高压侧送电

3、观察PT二次电压

三相电压平衡（约相电压）

开口三角电压≤5V（正常）

4、模拟谐振试验（有条件时）

验证消谐器动作有效

无PT过热、异响

五、运行维护要点

1、巡视内容：

消谐器有无变色、裂纹、放电痕迹

连接点是否发热（红外测温）

2、定期检测：

每年测一次直流电阻

阻值变化＞20%应更换

3、更换条件：

电阻异常

外观破损

系统发生谐振后必检

六、常见错误与禁忌

与二次微机消谐器重复安装

接在PT二次侧（一次消谐器严禁接二次）

多台PT共用一只消谐器

安装不牢固、接触不良

未做绝缘防护，导致短路

七、一句话总结

一次消谐器须串联在PT高压侧中性点与地之间，安装牢固、接触良好、绝缘可信，运行中定期检测电阻与外观，才能有效阻止铁磁谐振、保护PT不烧毁。
