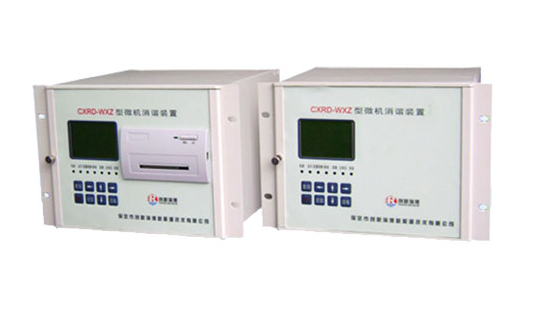

以下是其标准安装步骤，需结合现场实际（如PT柜结构、电压等级）调整，并严格遵循电气安稳规范：

一、安装前准备

1. 资料与工具核查

资料：装置说明书、原理图、接线图；PT柜图纸（确认开口三角绕组位置、端子排编号）；系统参数（电压等级、PT变比、谐振频率范围）。

工具：万用表（测通断/电压）、螺丝刀（十字/一字）、扳手（活动/套筒）、剥线钳、压线钳、绝缘胶带、扎带、梯子（如需登高）、安稳防护用具（绝缘手套、绝缘靴、验电器、接地线）。

2. 现场条件确认

确认PT柜已停电、验电、挂接地线；

检查PT柜内空间是否足够容纳装置（注意散热间隙，一般要求≥10cm）；

核对PT开口三角绕组的引出方式（直接端子排或电缆引出），确认二次回路无短路/接地故障。

二、装置本体固定

选择安装位置：优先安装在PT柜内的导轨或安装板（需与柜体绝缘，避免电磁干扰）；若柜体空间不足，可安装在相邻屏柜，但需缩短连接电缆长度（≤5m为宜）。

固定方式：

装置自带导轨卡扣：将装置沿35mm标准导轨推入，听到“咔嗒”声即固定；

螺丝固定：用M4/M5螺丝将装置底座固定在安装板上（扭矩适中，避免损坏外壳）。

接地处理：装置金属外壳需可靠接地（接地电阻≤4Ω），使用黄绿双色线连接到柜体接地排或系统接地网。

三、电气接线（核心步骤）

微机消谐装置的核心接线包括：电源输入、PT开口三角信号输入、报警输出、通信接口（部分装置含）。需严格对应说明书和PT柜端子排编号。

1. 电源接线

输入电压：通常为AC 220V（或DC 110V/220V，需核对装置型号），从PT柜内的交流/直流电源屏引取（禁止从PT二次回路取电，避免影响保护）。

注意：电源回路需串接2A熔断器（或空开），避免装置故障扩大。

2. PT开口三角绕组接线（关键）

信号来源：PT二次侧开口三角绕组的两个端子（通常为a₀、x₀，或标注为“剩余电压”“零序电压”），其输出电压反映系统零序电压（谐振时零序电压升高）。

接线步骤：

① 从PT柜端子排找到开口三角绕组的引出端子（如“PT开口三角1”“PT开口三角2”）；

② 用屏蔽电缆（截面积≥1.5mm²）连接到装置的“PT输入Ua₀”“PT输入Ux₀”端子（屏蔽层单端接地，接装置侧）；

③ 测量开口三角绕组空载电压：正常系统无谐振时，开口三角电压约为0~10V（三相平衡时接近0）；若电压异常（如>30V），需排查PT本身故障。

重要提醒：严禁将装置接入PT一次侧或高压回路，只允许接入二次开口三角绕组！

3. 报警输出接线（可选）

装置检测到谐振时，会通过继电器输出报警信号（如“谐振报警”“故障报警”），用于触发声光报警器或上传到后台。

接线：将装置的“报警公共端（COM）”“常开触点（NO）”分别接到柜体的报警回路（如警铃、指示灯），或直接接入变电站监控系统（需核对触点容量，一般≤5A/250VAC）。

4. 通信接口接线（可选）

若需远程监控，将装置的RS485/以太网接口通过通信电缆（屏蔽双绞线）连接到后台监控系统或规约转换器。

接线：RS485的A/B端子分别对应系统的A/B线，屏蔽层接地；注意通信协议（如Modbus-RTU）需与后台匹配。

四、接线后检查

通断测试：用万用表电阻档测量各回路通断，确保电源、PT输入、报警回路无断路/短路；

绝缘测试：用500V兆欧表测量装置电源回路与外壳、PT输入回路与外壳的绝缘电阻，均应≥2MΩ；

端子紧固：逐一检查所有接线螺丝，确保无松动（避免运行中发热或脱落）；

标识清晰：在装置端子排旁粘贴接线标识（如“电源L/N”“PT开口三角1/2”），便于后期维护。

五、验收与投运

整理安装记录（接线图、测试数据、调试报告），提交业主或运维单位验收；

验收合格后，在PT柜投入运行时同步启动装置，定期巡检装置运行状态（指示灯、报警记录）。
