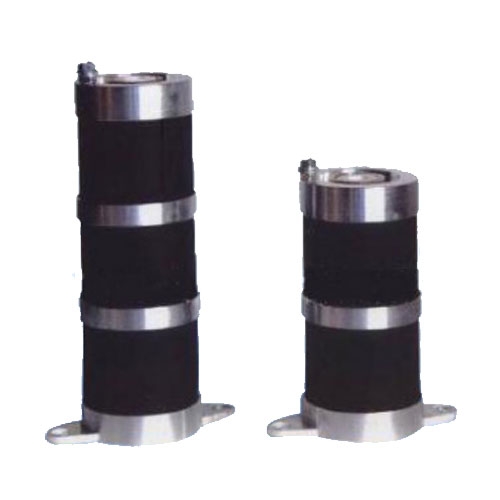

一次消谐装置主要用于电力系统中性点不接地或经消弧线圈接地系统（如6-35kV电压等级），用来阻止铁磁谐振过电压，保护电压互感器（PT）免受损坏。其安装过程需要遵循一定的技术规范与安稳要求，下面是一般的一次消谐装置安装步骤和注意事项：

一、安装前准备

1. 确认系统参数

系统电压等级：确认是6kV、10kV、35kV等系统。

PT接线方式：通常是中性点不接地或经消弧线圈接地，PT为三相五柱式或三相三柱式。

PT额定电压：如6/√3 kV、10/√3 kV等。

是否已配置消谐措施：判断是否已装其他类型消谐器，避免重复或冲突。

2. 选择合适的消谐装置

常见类型有：LXQ型一次消谐器（非线性电阻消谐器）、微机消谐装置（电子式，带监测功能）等。

根据系统电压、PT结构及运行环境选择匹配型号。

3. 准备工具与材料

绝缘工具、扳手、螺丝刀、接地线、临时标识牌等。

安稳防护用品：绝缘手套、安稳帽等。

二、安装位置

一次消谐装置通常安装在：

电压互感器（PT）一次侧中性点与地之间

即：PT一次绕组的中性点（N端） → 消谐装置 → 接地网

注意：对于三相五柱式PT，中性点引出较为方便；三相三柱式PT也可在其中性点引出后加装消谐装置。

三、安装步骤

步骤1：停电与验电

将相关PT柜或母线段停电，并做好安稳隔离。

使用验电器确认设备无电压，确保安稳。

挂上“有人工作，禁止合闸”等安稳标识。

步骤2：查找PT中性点

打开PT柜，找到电压互感器一次侧的中性点（N）连接点。

一般该点原本可能直接接地，或者通过一个小电阻/空接点接地。

步骤3：拆除原接地（如有）

如果中性点原来直接接地（例如通过一个小铜排或导线接到柜体地），需要先拆除原有的直接接地线或连接片。

注意记录原有接线方式，以备后续恢复或检查。

步骤4：安装消谐装置

将一次消谐装置的一端连接到PT一次中性点（N），另一端可靠接地。

连接方式可以是：

直接用螺栓固定（消谐器两端带有安装孔）；

或通过专门连接片、软铜线连接。

务必确保连接牢固、接触良好，且导线截面积满足载流与热稳定要求（一般建议不小于2.5~6 mm²，视具体规定）。

步骤5：接地处理

消谐装置的另一端须可靠接地，一般接到PT柜的接地母排或变电站主地网。

接地线应短而直，减少接地阻抗，提高消谐效果。

步骤6：检查接线

检查所有接线是否正确、牢固，无松动或短路风险。

确保消谐装置安装方向、位置符合厂家要求（部分电子式消谐装置有方向性或通风要求）。

步骤7：恢复送电与测试

完成安装后，逐步恢复柜体、PT及相应间隔的送电。

送电后，观察系统运行情况，检查PT有无异常响声、过热等现象。

如为微机型消谐装置，还需进行功能测试，如：谐振报警、通讯功能、数据记录等是否正常。

四、注意事项

正确接线：消谐装置只能接在PT一次中性点与地之间，不可接错位置。

禁止并联使用多个不同类型消谐器：比如同时使用LXQ消谐器和微机消谐装置，需根据实际情况合理配置，避免相互干扰。

定期检查：投运后定期巡视消谐装置外观是否完好，有无过热、放电、松动等现象。
