电压互感器标准化生产流程

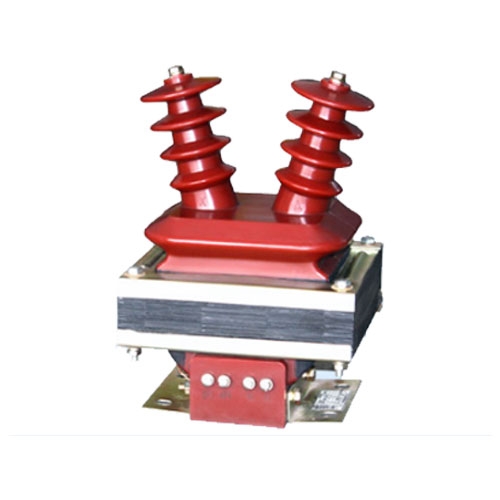

电压互感器的标准化生产流程围绕“铁芯处理-线圈绕制-组件装配-固化成型-质量验证”五大核心环节展开，每一步均需严格遵循工艺标准以确保产品电气性能与机械强度符合要求。

1. 铁芯检验与包扎

首先对互感器专门铁芯（通常为硅钢片叠制）进行各方面检验，包括磁导率、铁损、叠片紧密度等指标，确保铁芯无缺陷。检验合格后，使用专门绝缘材料（如聚酯薄膜、玻璃丝带）对铁芯进行分层包扎，以加大绕组与铁芯间的绝缘性能，此过程会产生少量废绝缘材料。

2. 二次线圈绕制

根据工艺单要求，在专门绕线设备上绕制二次线圈（通常为低压侧，如100V或更低）。绕制时需严格控制匝数、线径、绕制张力及层间绝缘（如垫绝缘纸），确保线圈的电感量、直流电阻等参数符合国家标准。

3. 二次线圈检测

绕制完成后，使用互感器专门检测设备（如匝数测试仪、直流电阻测试仪、绝缘电阻测试仪）对二次线圈进行检验。重点检测匝数准确性、直流电阻偏差（≤±2%）、绝缘电阻（≥1000MΩ）等项目，须全部达标才能流入下一道工序。

4. 一次线圈绕制与半成品制作

将合格的二次线圈作为内层，采用专门设备绕制一次线圈（高压侧，如10kV、35kV等）。绕制时需添加层间绝缘（如电缆纸、皱纹纸）和静电屏（避免静电干扰），绕制完成后用绝缘材料（如绝缘胶带）包扎成半成品。半成品需经复检（包括尺寸检查、绝缘性能测试），确认无误后进入装模环节。

5. 装模准备

根据半成品的型号规格（如10kV/100V、35kV/100V），选择匹配的环氧树脂模具。将半成品按工艺要求装入模具，确保线圈位置居中、固定牢固，避免后续浇注过程中发生位移。

6. 真空浇注

装模后的半成品需先 进行加热干燥（通常80-100℃，2-4小时），去掉内部水分。随后将模具送入环氧树脂真空浇注设备，注入预先配置好的环氧混合料（环氧树脂+硅微粉，比例按工艺要求）。浇注前需进行真空脱气处理（真空度≤133Pa，保持10-30分钟），排出混合料中的气泡，避免浇注体出现空隙。脱气完成后破空，将模具送入电加热烘箱固化。

7. 固化与脱模

模具在烘箱内按工艺温度曲线（如80℃保温2小时，120℃保温4小时）加热固化，使环氧混合料充分交联固化。固化完成后，取出模具并打开，取出成型的电压互感器产品。

8. 去毛刺与二次固化

脱模后的产品表面可能存在环氧树脂溢出的毛刺，需用砂纸或专门工具打磨平整。打磨后需进行二次固化（通常60℃保温1小时），进一步加大环氧树脂的硬度与绝缘性能。

9. 出厂试验

每台产品出厂前需进行各方面的例行试验，包括：

电气性能试验：变比误差（≤±0.5%）、相位差（≤10′）、绝缘电阻（≥1000MΩ）、耐压试验（如1.5Um/√3，持续1分钟）；

机械性能试验：外观检查（无裂纹、变形）、机械强度测试（如抗冲击、抗振动）；

试验合格后，由检验员加盖合格章，附上产品合格证及检测报告，方可出厂。
