一次消谐装置怎样安装？

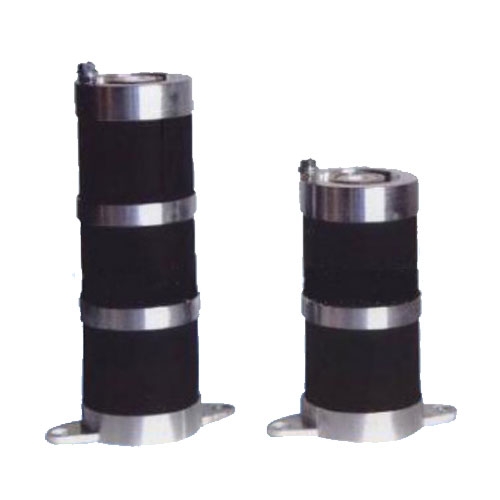

一次消谐装置主要用于电力系统中性点不接地或经消弧线圈接地系统（如6-35kV电压等级），用来阻止铁磁谐振过电压，保护电压互感器（PT）免受损坏。其安装过程相对简单，但需要严格按照电气安稳规程和厂家技术要求进行。以下是一次消谐装置的典型安装步骤：

一、安装前准备

确认型号与参数

根据系统电压等级（如6kV、10kV、35kV）、PT的容量、一次侧额定电流等参数，选择合适的一次消谐装置型号，并确认与现场PT结构（如母线式或电缆式）相匹配。

检查设备

检查消谐装置外观是否完好，有无运输损坏，内部电阻元件是否固定可靠，接线端子是否齐全。

断电操作

安装前必须确保相关一次设备（如PT柜、母线）处于停电状态，并做好验电、挂接地线等安稳措施，严格执行“停电、验电、放电、挂牌”的安稳操作流程。

工具与材料准备

准备安装所需的工具（如扳手、螺丝刀、绝缘工具等）、导线（如有需要）、端子排、标识牌等。

二、安装位置

一次消谐装置通常安装在电压互感器（PT）一次侧中性点与地之间，即：

对于母线式PT（如JDZ、JDZX等系列）：消谐装置直接串联在PT一次绕组的中性点（N端）与接地之间。

对于柜内安装：一般安装在PT柜内，靠近PT中性点接地点的位置。

若PT中性点原本直接接地，则需将原接地线拆除，串入消谐装置后再接地。

注意：消谐装置只能用于中性点不接地系统或经消弧线圈接地系统，不适用于中性点直接接地系统（如有效接地系统）。

三、安装步骤

停电与验电

将PT所在母线或回路停电，验明确无电压后，在相关开关、刀闸处挂接地线，确保安稳。

安装消谐装置

将一次消谐装置串接在PT一次绕组的中性点（N）与地之间。

通常消谐装置本身带有接线端子或者直接为螺杆穿接结构，将PT中性点引出线固定到消谐装置的一端，消谐装置的另一端再可靠接地。

确保连接牢固，接触良好，避免松动引起发热或接触电阻过大。

接地处理

消谐装置的另一端必须可靠接地，接地线应符合接地规范，一般采用不小于25mm²的铜导线或厂家推荐规格，接地电阻应满足系统要求。

检查接线

检查所有接线是否正确，无短路、错接现象；确保消谐装置安装方向正确。

恢复送电与测试（可选）

安装完成后，按规程逐步恢复送电。

可通过后台监测系统观察PT开口三角电压是否正常，确认无异常谐振现象。

有条件的情况下，可进行PT励磁特性试验和谐振测试，验证消谐效果。

四、注意事项

安装位置必须正确：只能串接于PT一次中性点与地之间，不能随意更改接线方式。

不允许并联使用：一个PT中性点只能安装一台一次消谐装置，不可多台并联或重复安装。

注意通流能力：选择消谐装置时，应考虑系统单相接地或故障时流过消谐装置的暂态电流，确保其热稳定和动稳定性能满足要求。

定期检查：虽然一次消谐装置为无源、免维护设备，但也建议定期巡视PT柜，查看消谐装置外观有无异常（如过热、烧蚀、松动等）。

配合二次消谐：在一些复杂或高干扰系统中，一次消谐可与二次微机消谐装置配合使用，提高防护效果。
