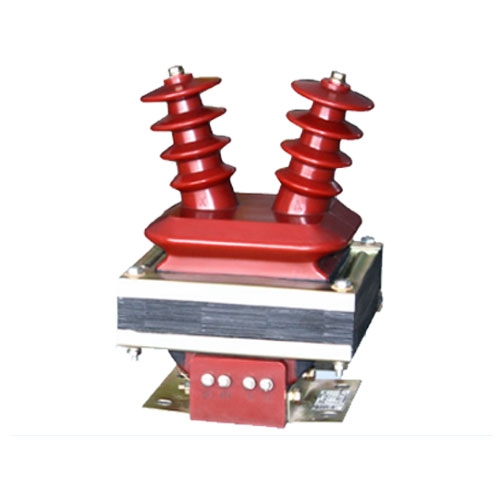

电压互感器型号大全及参数对比

一、电压互感器型号含义

电压互感器的型号通常由拼音字母及数字组成，各字母代表特定含义：

J：电压互感器（核心标识）；

第二字母：相数（D-单相、S-三相）；

第三字母：绝缘形式（Z-油浸式、J-环氧树脂浇注式、G-气体绝缘（如SF6）、W-户外型）；

第四字母：结构形式（D-单匝贯穿式、Q-全绝缘、F-复变比（含零序绕组）、X-带剩余电压绕组）；

数字部分：设计序号（如“10”代表第10代设计）、额定电压（如“10”代表10kV）。

示例：JDZX9-10为单相环氧树脂全封闭浇注户内电压互感器，设计序号9，额定电压10kV；JDZ-6为单相油浸式电压互感器，额定电压6kV。

二、不同类型电压互感器特性对比

电磁式 vs 电容式

电磁式：原理为电磁感应，结构简单、抗干扰能力强，但存在铁磁谐振风险（需加装阻尼器）；适用于中低压（3~35kV）系统；

浇注式 vs 油浸式

浇注式：采用环氧树脂浇注绝缘，体积小、重量轻、防潮防尘，适用于户内（如JDZX9系列）；

油浸式：采用变压器油绝缘，散热好，适用于中低压户外（如JDZ-6），但需定期维护（检查油位）。

全绝缘 vs 半绝缘

全绝缘：一次绕组两端对地绝缘，适用于中性点不接地或经消弧线圈接地系统（如JDZX9-3）；

半绝缘：一次绕组中性点绝缘水平较低，适用于中性点有效接地系统（如JDZX9-10Q），二次侧可直接接地。
