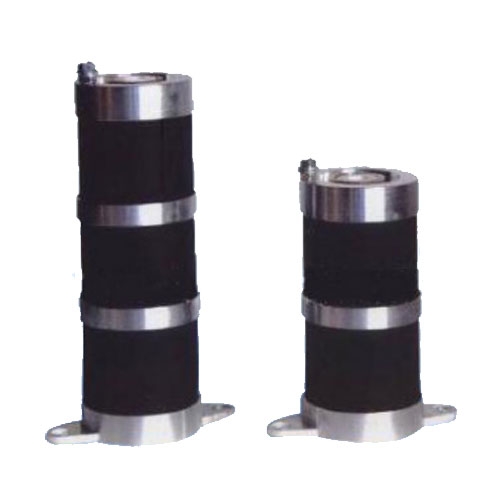

一次消谐装置哪种功率适合？

一次消谐装置的功率选择需综合考虑系统电压等级、PT 绝缘类型、故障电流特性及设备参数匹配等因素。以下是关键要点和选型建议：

一、核心参数与选型依据

电压等级匹配

6-10kV 系统：推荐功率≥800W 的消谐器，如 STLXQ 系列的通用型或半绝缘型（型号含 B），其通流能力达 500mA，可阻止铁磁谐振和工频涌流。

35kV 系统：需选用更高功率型号（如 STLXQ-35 通用型），其直流特性为 4.0-4.2kV/42mA，热容量满足长期运行需求。

特殊场景：若系统存在频繁操作或高电容电流，可选择功率≥1000W 的加大型产品（如 LS-LXQ 系列）。

PT 绝缘类型适配

全绝缘 PT：使用普通型消谐器（如 LXQ-II-10）即可，其在 AC 1mA 时电压为 280-350V，能有效限制谐振能量。

半绝缘 PT：必须选择带 D 参数的消谐器（如 LXQ (D)Ⅱ-10），通过限制两端电压（≤3kV 峰值）保护中性点绝缘，避免绝缘击穿。

通流能力与热容量

关键指标：消谐器需耐受至少 500mA 有效值电流（10min），如南京创迪的 LXQⅡ 系列通过该测试且参数稳定。

散热设计：优先选择单片大通流结构（如 STLXQ、LS-LXQ），避免多片并联导致的通流不均问题。

二、典型应用场景选型

中性点不接地系统

常规配置：每台 PT 中性点单独安装一台消谐器（如 YTD-LXQⅢ 型），通过非线性电阻阻尼谐振能量，保护 PT 免受烧毁。

高电容电流系统：若系统对地电容＞0.1μF，建议选择功率≥1000W 的消谐器（如 LS-LXQ-35），并配合二次消谐装置实现双重保护。

工业配电与复杂负载

电弧炉、变频器场景：优先选用抗冲击能力强的消谐器（如 SH-DYX 型），其通流能力达 500mA，可阻止谐波引发的谐振。

手车柜安装：需选择体积小、散热快的型号（如 LXQ (D)Ⅱ-10），确保空间适配且长期稳定运行。

三、与二次消谐装置的配合

双重保护策略

一次消谐器：作为基础保护，阻止 PT 中性点的涌流和谐振能量，避免熔丝熔断。

微机消谐装置：通过监测 PT 开口三角电压（如 GDX 系列），动态投切消谐电阻，去掉高频或复杂谐振。

协同工作：一次消谐器降低谐振幅值，二次装置快速响应并记录故障，形成 “粗调 + 精调” 的完整方案。

参数协调要点

一次消谐器的电阻值应与二次装置的投切阈值匹配，避免误动作。例如，当消谐器在 AC 5mA 时电阻降至原值的 1/2 以下，二次装置需设置对应的动作电压（如基频 150V±5V）。

四、安装与维护建议

接线规范

消谐器应直接串联在 PT 中性点与地之间，采用截面积≥4mm² 的绝缘导线，确保接地可靠。

定期检测

绝缘电阻：使用 2500V 兆欧表测量，阻值应≥1000MΩ。

伏安特性：通过专门测试仪（如 HYXQ-III）检测 AC 0.3-10mA 时的电压值，确保参数符合厂家标称（如 10kV 消谐器在 AC 1mA 时电压为 280-350V）。

温升测试：运行中外壳温度不应高于 60℃，若异常需检查接触是否良好或系统是否存在持续谐振。

五、注意事项

避免参数失配：若消谐器功率不足，可能导致其过热烧毁；若功率过大，会增加成本且影响系统响应速度。

避免虚假接地信号：消谐器应与二次装置配合，通过逻辑判断区分谐振与单相接地（如零序电压＞30V 且持续时间＞40ms）。

冗余设计：重要系统可采用 “一主一备” 双消谐器配置，通过并联切换提高可靠性，但需注意均流问题。

总结

一次消谐装置的功率选择需以系统电压、PT 绝缘类型和故障电流为核心依据，优先选择通流能力强、热稳定性好的产品，并结合二次消谐装置形成多层次保护。建议参考 DL/T 620-1997 标准，在设计阶段通过计算系统电容电流（公式：I C =3U eωC）或咨询厂家获取精准选型方案。安装后需定期检测，确保设备长期可靠运行。
