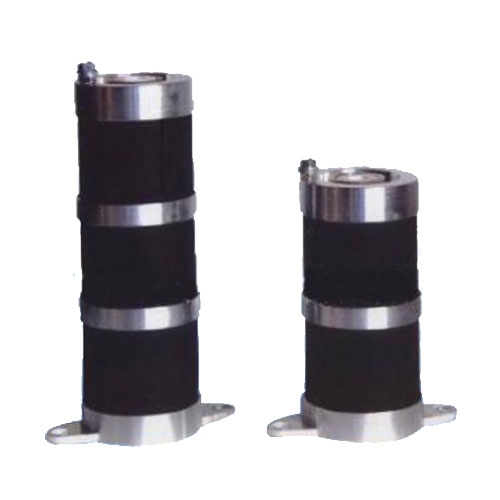

一次消谐器要怎么调节？

一次消谐器的调节需结合其工作原理、系统参数及设备特性，以下是具体步骤和注意事项：

一、调节前的准备工作

确认设备型号与系统参数匹配

一次消谐器需根据系统电压等级（6kV、10kV、35kV）及 PT（电压互感器）的绝缘类型（全绝缘或弱绝缘）选型。例如，弱绝缘 PT 需选用带 “D” 参数的消谐器（如 KY-LXQ (D)Ⅱ-10）。安装前需核对消谐器的额定电压、频率及热容量等参数，确保与系统匹配。

安稳措施

调节前必须断开系统电源，对 PT 进行充分放电，并验电确认无电压。操作时需穿戴绝缘手套和护目镜，避免触电风险。

工具与仪器准备

绝缘电阻测试仪（如 500V 或 1000V 摇表）：用于测量消谐器的绝缘电阻，正常阻值应在 0.5MΩ 以上。

伏安特性测试仪（如 10KV 消谐电阻器测试仪）：用于检测消谐器在不同电流下的电压值，绘制伏安特性曲线，判断其性能是否符合标准。

二、调节步骤与方法

安装位置与接线检查

消谐器应串联在 PT 一次绕组中性点与地之间，垂直或水平安装（不可颠倒），且与周围接地体保持≥2cm 距离。

全绝缘 PT 的中性点直接连接消谐器上端，下端接地；弱绝缘 PT 的中性点需通过接地线引出后再连接消谐器。接线需牢固，避免松动或短路。

参数检测与调整

绝缘电阻测试：用摇表测量消谐器两端的绝缘电阻，若阻值低于 0.5MΩ，需检查是否受潮或损坏。

伏安特性测试：使用测试仪施加 0.3mA、1mA、10mA 等电流，记录对应的电压值。例如，10kV 消谐器在 1mA 电流下的电压应在 280-350V 之间，10mA 时应在 800-1000V 之间。若实测值偏离标准范围 ±10% 以上，需更换消谐器。

运行状态监测

开口三角电压监测：正常运行时，PT 开口三角电压应小于 0.3V。若电压异常升高（如高于 3V），可能是消谐器短路或 PT 故障，需立即排查。

谐波分析：使用录波器或谐波分析仪检测系统谐波含量，确认消谐器是否有效阻止铁磁谐振。

三、注意事项与维护

避免过载与异常工况

消谐器的热容量有限（如 500mA/10min），需避免长时间通过大电流。当系统发生雷击、断线谐振等异常时，消谐器可能因过电压损坏，需及时检查。

定期维护与测试

预防性试验：每年至少一次测量消谐器的伏安特性，对比历史数据判断老化程度。

外观检查：查看消谐器表面是否有裂纹、碳化或腐蚀，接线端子是否氧化，如有异常需及时处理。

故障处理原则

一次消谐器的非线性电阻参数由材料和工艺决定，无法手动调节。若测试发现参数异常或伏安特性曲线偏离标准，需直接更换消谐器，而非尝试维修。

四、行业标准与参考规范

调节过程需遵循以下标准：

DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》：规定了消谐器的设计、安装及试验要求。

T/CSEE 0314—2022《电磁式电压互感器一次侧消谐装置》：明确了消谐器的技术参数、选用原则及试验方法。

T/CEC 187-2018《电磁式电压互感器用碳化硅消谐器技术规范》：对碳化硅消谐器的性能指标、测试流程等作出详细规定。

通过以上步骤，可确保一次消谐器在电力系统中有效阻止铁磁谐振，保护 PT 及其他设备安稳运行。实际操作建议由专门人员执行，并严格参考设备说明书及行业标准。
