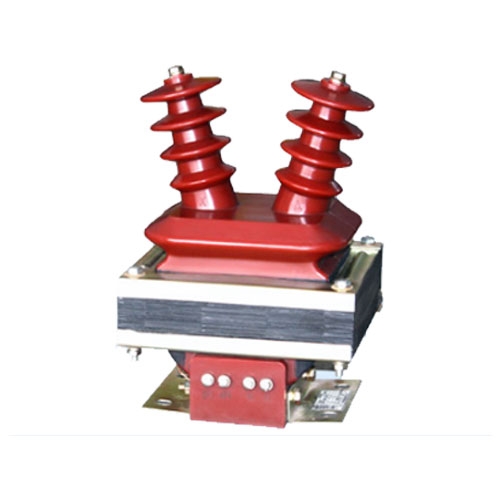

电压互感器的故障处理方法详解

电压互感器（PT）的故障处理需结合设备类型、电压等级及故障严重程度，遵循安稳规范和操作流程。以下从常见故障现象、处理步骤、预防措施等方面进行详细解析：

一、常见故障现象及原因分析

一次保险熔丝熔断

现象：一相或多相熔丝熔断，对应相电压降低或为零。

原因：线路间歇性接地故障引发 PT 饱和，产生过电流；系统过电压或操作过电压导致熔丝熔断。

处理：检查线路绝缘，更换同规格熔丝（额定电流通常为 0.5A），若再次熔断需排查 PT 内部故障。

PT 烧毁或冒烟

现象：设备发热、冒烟，伴随焦臭味或放电声。

原因：长期过电压或过电流（如线路接地未及时切除）、绝缘老化导致绕组短路。

处理：立即停用 PT，断开一次侧隔离开关；若为母线 PT，需通过倒母线或停母线隔离故障，严禁用隔离开关直接切断故障（无灭弧能力）。

开口三角输出电压不平衡

现象：开口三角电压异常（如正常应为 0V，实际达 6V 以上），可能触发 “虚幻接地” 信号。

原因：三相 PT 励磁特性不一致（如 B 相与 C 相励磁电流差值高于 30%）、系统一次电压不平衡或 PT 测量误差。

处理：检查 PT 励磁特性，更换异常相 PT；在中性点加装非线性消谐器阻止谐振。

二次回路故障（失压、短路）

现象：电压表、功率表指示异常，保护装置发 “PT 断线” 信号。

原因：二次熔断器熔断、小开关跳闸、端子排松动或二次回路短路。

处理：退出可能误动的保护（如距离保护、复压闭锁），检查二次回路绝缘，试送小开关一次；若再次跳闸，需排查短路点（如电缆破损、小动物破坏）。

二、故障处理通用步骤

紧急隔离与安稳措施

发现冒烟、着火或内部放电时，立即停用 PT，退出相关保护，断开二次开关。

若为高压侧绝缘损坏，需用断路器切除故障（如倒母线操作），严禁用隔离开关直接操作。

故障排查与定位

外观检查：查看套管是否破裂、油位是否正常、有无漏油或放电痕迹。

电气试验：

绝缘电阻测试：使用 2500V 兆欧表测量绕组绝缘，要求≥100MΩ。

介质损耗与电容量测试：针对电容式 PT（CVT），检测电容单元是否击穿。

二次回路检查：用万用表测量二次电压，排查熔断器、小开关及端子排接触情况。

修整与恢复

更换损坏部件：如熔丝、套管、绕组或整台 PT（绝缘老化时）。

消谐与防谐振措施：在中性点加装消谐器（如 RXQ 型），调整系统参数避免铁磁谐振。

恢复运行：测试合格后，合上二次并列开关，投入退出的保护装置。

三、不同电压等级处理差异

35kV 及以下系统

多采用电磁式 PT，中性点不接地。处理时需注意励磁特性匹配，可通过更换异常相 PT 或加装消谐器解决谐振问题。

一次保险熔断后，若 PT 本体无异常，可更换熔丝试送，但连续熔断两次需停运检查。

110kV 及以上系统

常用电容式 PT（CVT），故障处理需考虑暂态响应特性。内部故障时，需通过倒母线或停母线隔离。

对于 500kV 母线 PT，若发生内部故障，需断开母线上所有断路器后处理。

四、预防性维护与试验

定期检查

外观检查：每月一次，重点查看套管、油位、接线端子及接地情况。

红外测温：每季度一次，监测 PT 及二次回路温度，发现异常热点及时处理。

预防性试验

绝缘电阻与变比测试：每 2 年一次，使用 2500V 兆欧表，绝缘电阻≥100MΩ，变比误差≤±0.5%。

介质损耗测试：35kV 以上 CVT 每年一次，介质损耗值应符合规程要求（如大修后≤2.0%）。

油色谱分析：充油式 PT 每 1-3 年一次，检测特征气体含量，判断绝缘老化程度。

环境与运行管理

污秽地区加装硅橡胶伞裙，每年涂覆防污闪涂料（如 RTV）。

高温环境下加装散热风扇，确保顶层油温≤85℃。

避免空载线路长期运行，对运行高于 15 年的备用 PT，可在断路器处并联合闸电阻降低合闸过电压。

五、紧急情况处理

PT 冒烟或着火

立即断开一次侧电源，使用干式灭火器或砂子灭火，严禁用水扑救。

若为母线 PT，需通过停母线隔离故障，禁止用隔离开关操作。

PT 内部放电或爆炸

迅速撤离现场，汇报调度，启动应急预案。恢复时需各方面检查设备及母线绝缘。

六、注意事项

安稳操作：处理故障时需穿戴绝缘防护用具，确保至少两人在场，严格执行监护制度。

二次回路检查：避免多点接地导致分流，接地电阻应≤4Ω。

记录与分析：详细记录故障现象、处理过程及试验数据，定期进行故障统计与原因分析，优化运维策略。

通过以上方法，可有效应对电压互感器的各类故障，确保电力系统安稳稳定运行。实际操作中需结合设备说明书及当地规程，必要时联系专门人员处理复杂故障。
