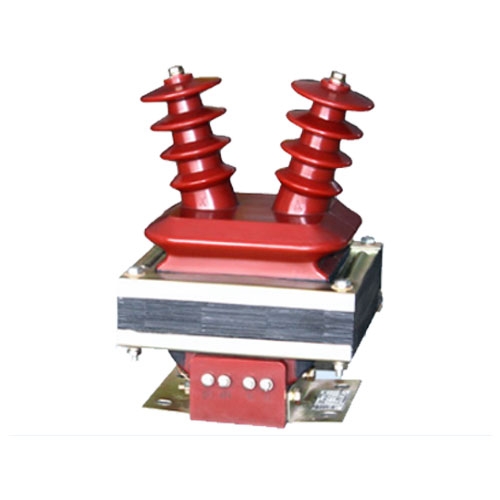

电压互感器的关键零部件有哪些？

电压互感器的关键零部件包括铁芯、绕组、绝缘材料等，对于电容式电压互感器，还包括电容分压器等部件，以下是具体介绍：

铁芯：通常由硅钢片叠成闭合回路，用于集中磁通，加大电磁耦合效率，是电压互感器磁路的关键部分。常见的铁芯结构有方形叠片铁心、C 形卷铁心和环形卷铁心等。

绕组：分为一次绕组和二次绕组。一次绕组（高压侧）并联接入被测高压线路，匝数较多，导线较细；二次绕组（低压侧）输出标准低电压，匝数较少，导线较粗。单相三绕组电压互感器还有剩余电压绕组。绕组一般由铜导线绕制而成，某些特殊场合也可能使用铝导线。

绝缘材料：用于隔离高压绕组与铁芯、外壳以及一次绕组和二次绕组等，避免短路和漏电，保证设备稳定运行。常见的绝缘材料有环氧树脂、聚酯薄膜、油浸纸等，油浸式电压互感器还会使用绝缘油。

电容分压器：电容式电压互感器特有的部件，由电容芯子、瓷套、绝缘油和金属膨胀器组成。电容芯子由若干个膜纸复合绝缘介质与铝箔卷绕的电容元件串联组成，可将高压信号转换为可在二次侧测量的较低电压信号。

补偿电抗器：在电容式电压互感器中，通常串联在中间变压器一次侧，用于补偿电容分压器的容抗，使电源的内阻抗为零，减小二次侧的负载电流，保证电容分压器的输出容量不受测量精度的限制。

阻尼装置：一般由电阻和电抗器组成，跨接在二次绕组上，用于阻止电容式电压互感器可能出现的铁磁谐振。正常情况下阻尼装置有很高的阻抗，当铁磁谐振引起过电压时，电抗器饱和，只剩电阻负载，可迅速降低振荡能量。

外壳：通常采用环氧树脂浇注成型或金属材料制成，具有良好的绝缘性能和机械强度，起到保护内部零部件和提供外绝缘的作用，外壳上一般有安装孔和接线端子，方便安装和接线。
